「SOLIDWORKS(3DのCAD)」についてのマニュアルですが、かなり前に作成したものなので、詳細な説明ができませんが、
よければ使ってクレロ♪
項目・内容)

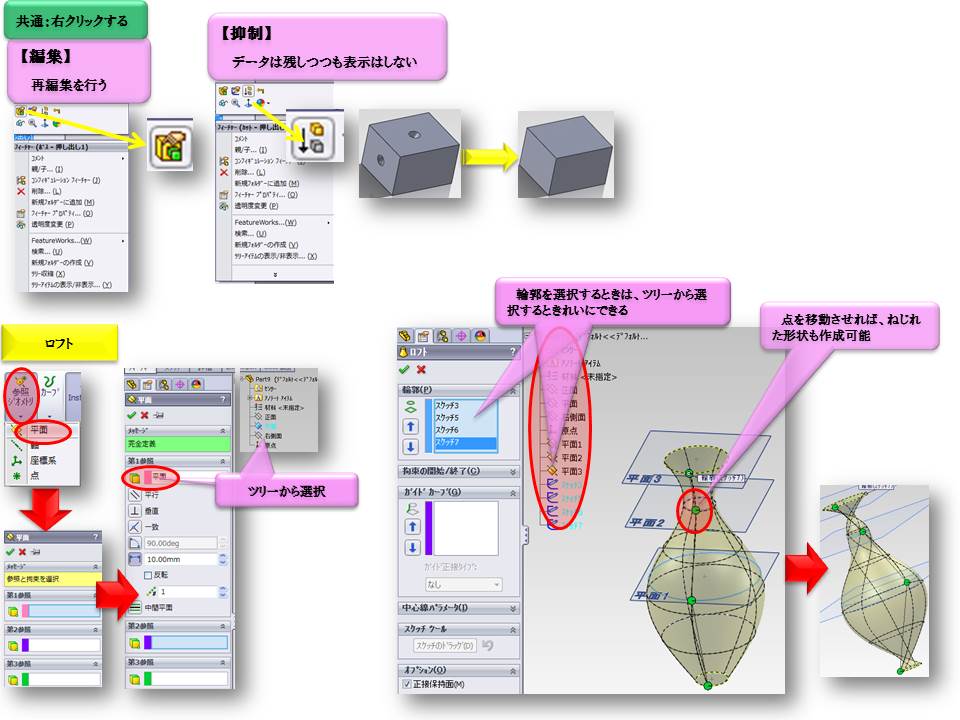

■編集
再編集を行う
■抑制
データは残しつつも表示はしない
■ロフト
「SOLIDWORKS(3DのCAD)」についてのマニュアルですが、かなり前に作成したものなので、詳細な説明ができませんが、
よければ使ってクレロ♪
項目・内容)

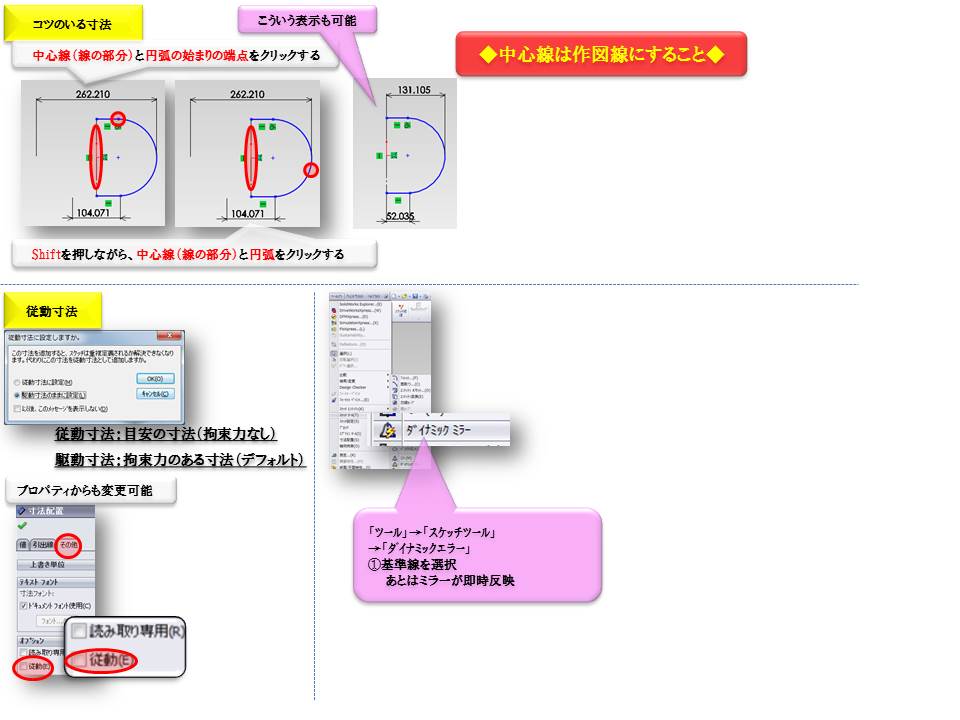

■コツのいる寸法
■従動寸法
従動寸法:目安の寸法(拘束力なし)
駆動寸法:拘束力のある寸法(デフォルト)
「SOLIDWORKS(3DのCAD)」についてのマニュアルですが、かなり前に作成したものなので、詳細な説明ができませんが、
よければ使ってクレロ♪
(このページを作っていて思い出しましたが、3DCADにおいて「拘束」は非常に重要です。拘束がしっかりしていなければ、後で作業する際に(線から3D化する際など)に、大きく影響してきます)
項目・内容)

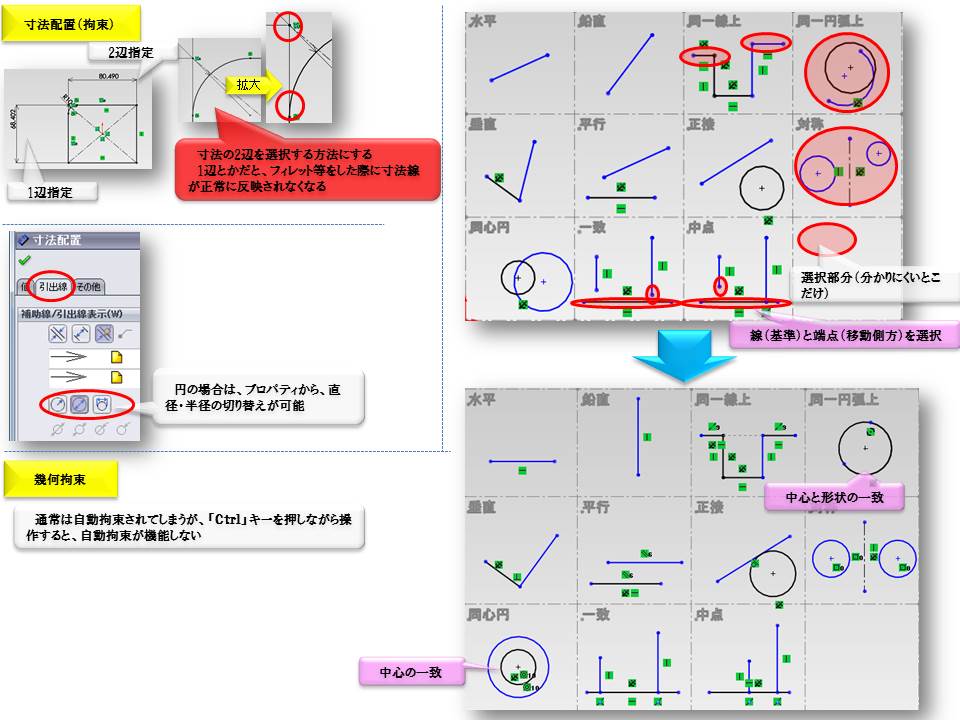

■寸法配置(拘束)
■幾何拘束
「SOLIDWORKS(3DのCAD)」についてのマニュアルですが、かなり前に作成したものなので、詳細な説明ができませんが、
よければ使ってクレロ♪
項目・内容)
■多角形
■面取り
■ミラー
■トリム
■便利なショートカット
よければ使ってクレロ♪
(個人的な意見ですが、「3D」を使ってみると「2D」は物足りなく、こんな世界があったんだと感じたのを覚えています)
項目・内容)
■断面図
■線分
ちなみに文章中の入力文字は「a」です
■円弧(中心点円弧)
■その他の選択方法
■線の色
